双向晶闸管的检测
(1)电极的判断与触发特性测试
将万用表置Rx1挡，测量双向晶闸管任意两脚之司的阻值，如果测出某脚和其他两脚之间的电阻均为无穷大，则该脚为T2极。

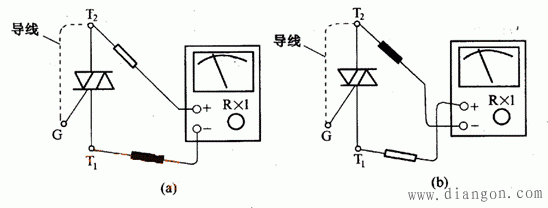

确定T2极后，可假定其余两脚中某一脚为T1电极，而另一脚为G极，然后采用触发导通测试方法确定假定极性的正确性。试验方法如图所示。首先将负表笔接T1极，正表笔接乃极，所测电阻应为无穷大。然后用导线将T2极与G极短接，相当于给G极加上负触发信号，此时所测T1-T2极间电阻应为10Ω左右，证明双向晶闸管已触发导通，如图(a)所示。将巧极与G极间的短接导线断开，电阻值若保持不变，说明管子在T1→T2方向上能维持导通状态。
再将正表笔接T1极，负表笔接T2极，所测电阻也应为无穷大，然后用导线将T2极与G极短接，相当于给G极加上正触发信号，此时所测T1-T2极间电阻应为10Ω左右，如图(b)所示。若断开T2极与G极间的短接导线阻值不变，则说明管子经触发后，在T2→T1方向上也能维持导通状态，且具有双向触发性能。上述试验也证明极性的假定是正确的，否则是假定与实际不符，需重新作出假定，重复上述测量过程。

(2)大功率双向晶闸管触发能力的检测
小功率双向晶闸管的触发电流较小，采用万用表Rx1挡可以检查出管子的触发性能。大功率双向晶闸管的触发电流较大，再采用万用表Rx1挡测量巳无法使管子触发导通。为此可采用图所示的方法进行测量，但测量中需要采用不同极性的电源，以确定管子的双向触发能力。
可关断晶闸管的检测

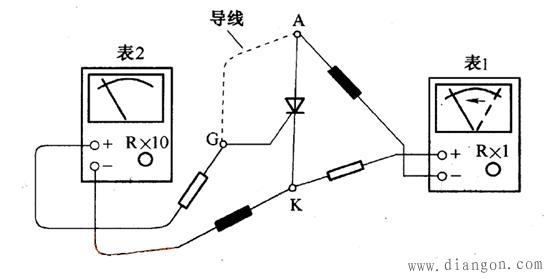

可关断晶闸管的极性及触发导通性能的检测可参考前面所述的方法进行，其关断能力采用双万用表法检查，如图所示，表1用来进行触发导通，表2用以产生负向触发信号。首先将表1的负表笔接A极，正表笔接K极，然后用导线短接A极及G极，相当于给G极加上正向触发信号，此时阻值将由无穷大变为低阻值，这表明管子已被触发导通。去掉A-G极间的短接导线，如果阻值不变，说明管子已处于维持导通状态。

小功率可关断晶闸管关断能力检查法
将表2置于RX1O挡，正表笔接G极，负表笔接K极，这相当于给G极加上负向触发信号，若表1指针向左摆回到无穷大，则说明管子具有关断能力。
关断晶闸管的参数
可关断晶闸管的许多叁数与普通晶闸管相似，如正反向阳极阻断电压、浪涌电流、触发电压、触发电流以及结温等。但也有一些参数与普通晶闸管不相同，
如:①IATM——最大可关断电流;
②VRGM——门极(控制极)反问峰值电压;
③βoff——关断增益，它等于阳极最大可关断电流IATM与门极(控制极)最大负向电流IGM之比，它表征门极(控制极)电流对阳极电流的控制能力。
3CTG系列可关断晶闸管

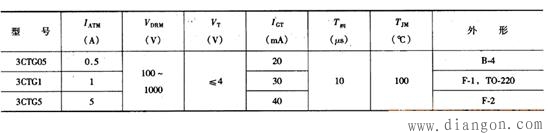

3CTG系列可关断晶闸管的主要特性参数见表。

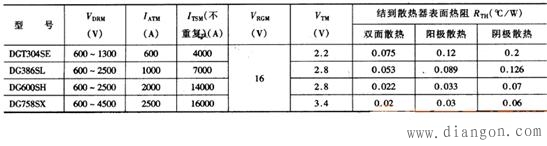

3CTG系列可关断晶闸管主要特性参数
